SW-600CTB无线测温发射模块 一、概 述

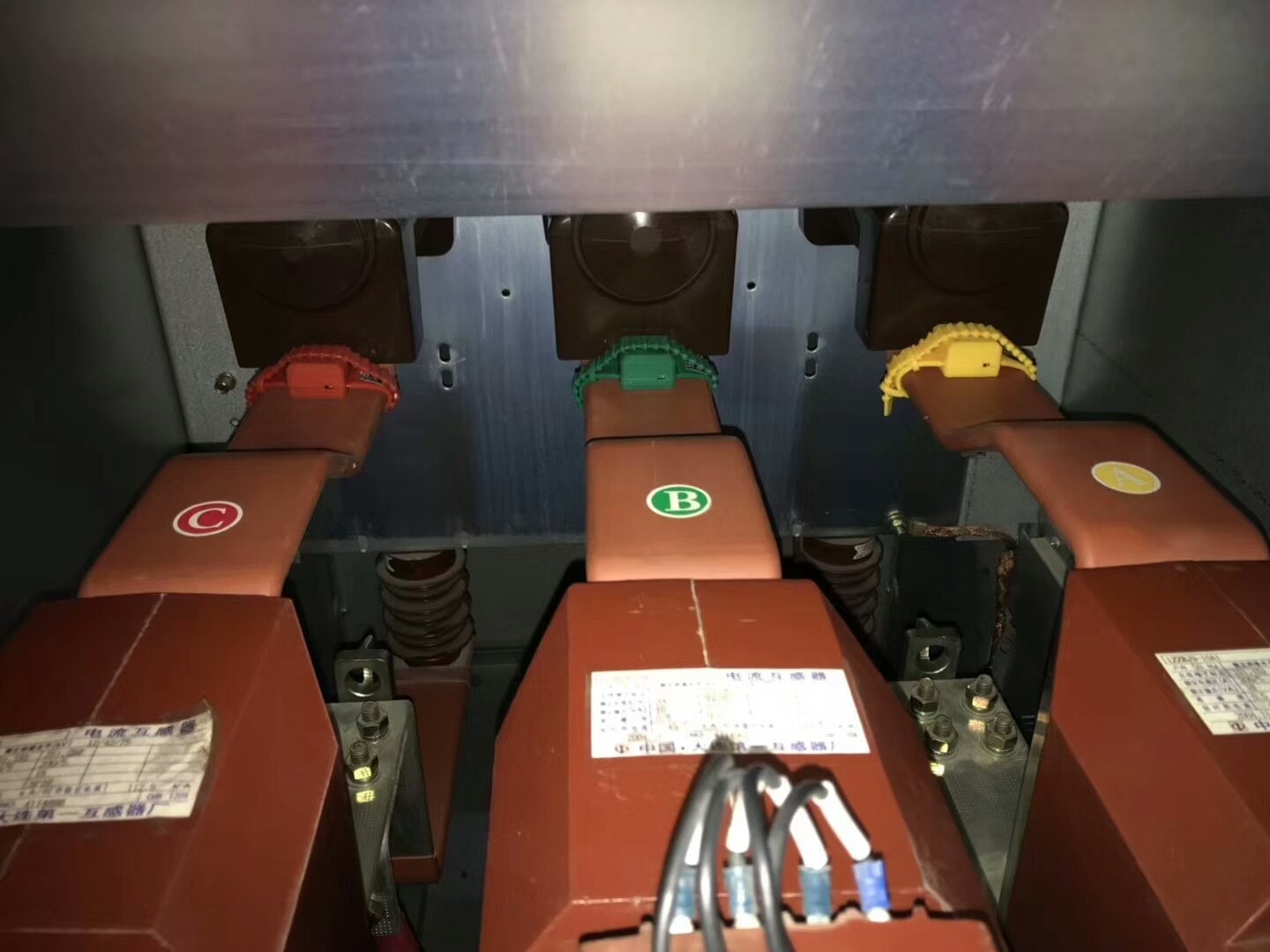

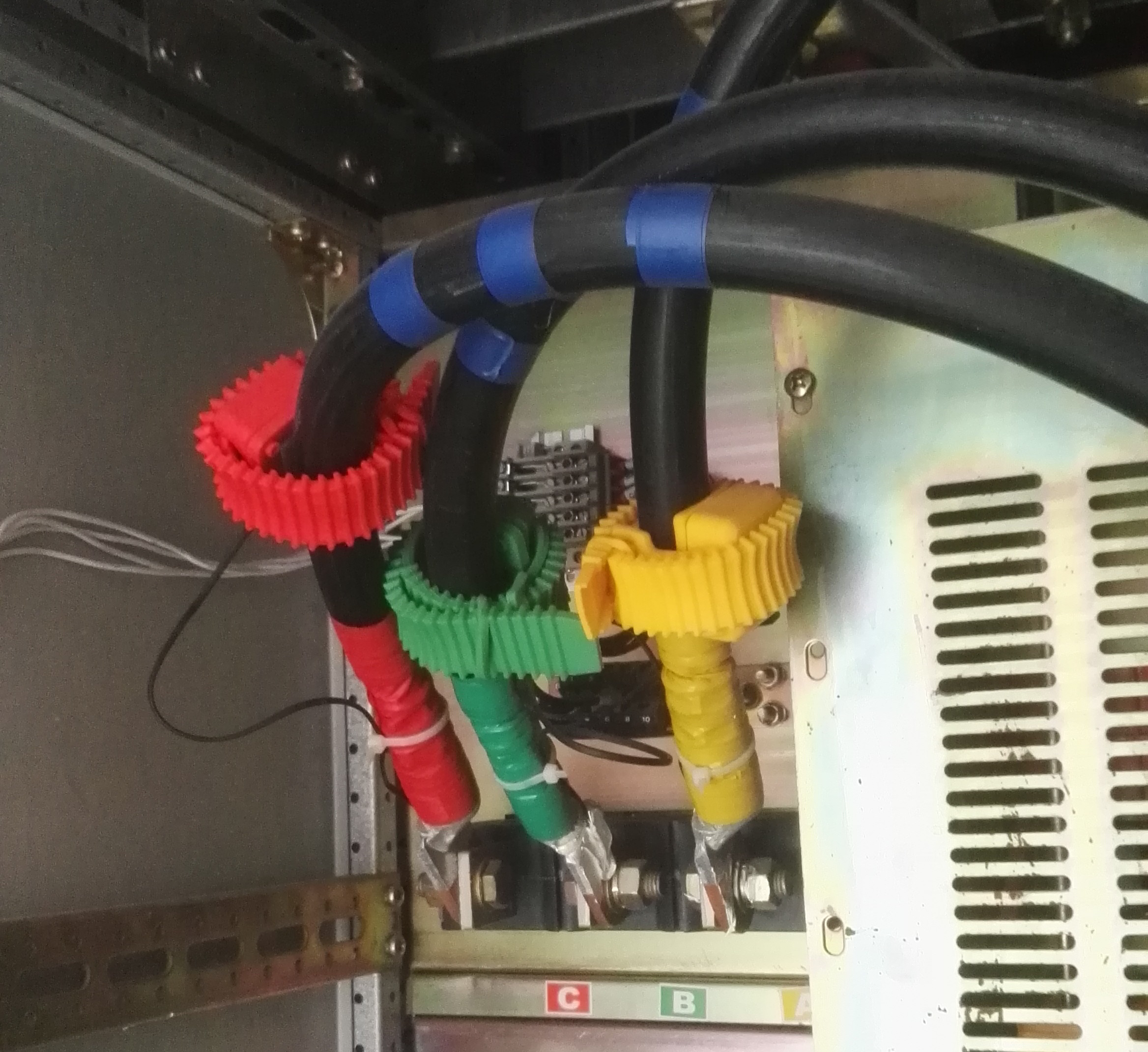

SW-600CT无线测温系统采用无源取电设计,把该装置的测温组件安装在高压开关载流导体易
发生温升的连接点附近，就可以通过无线数据传输方式，解决安装在高电位端的温度传感器

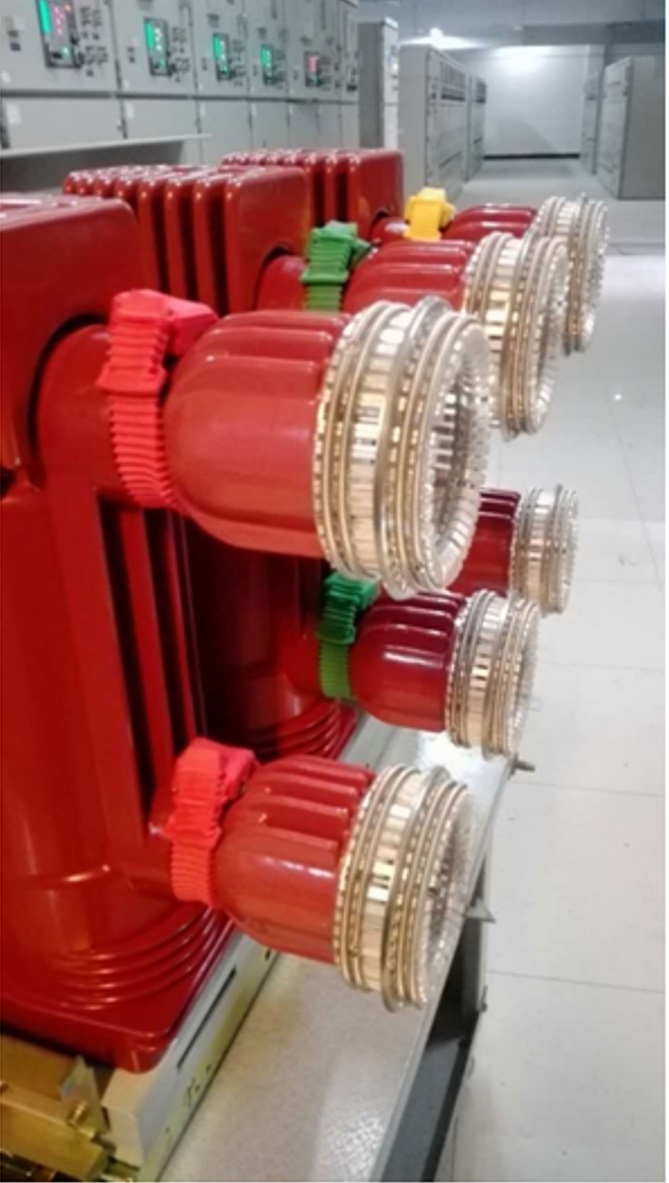

信号向低电位端仪表的隔离传输。对于移开式的开关设备，只需把传感器模块安装在手车侧，
安装、改造和维护都十分方便。该装置的显示仪表另配有柜体内部温度传感器，可以显示发
热点的相对温升。本装置的应用为解决《国家电网公司十八项电网重大事故措施》中的第 11.7
项“预防开关设备载流回路过热”提供了一个有效的监测手段。
二、产品主要特性：
1. 测温范围：-30~150℃ 精度 ±1.5% FS
2. 测温传感器：日本进口高精度、高温热敏电阻。
3. 适应开关设备的种类： 现有市场提供的开关设备的型号、规格等一般都能适用，按用设
备结构，配置不同的安装方式。
4. 启动工作最小电流：电流>5A（矽钢片最少 3 匝以上）
5. 无线通信频率：2.4GHz 发射功率： <10mW
6. 温度传感器模块的供电方式：CT 取电（电流互感器取电）
7. 数据发送间隔>2 秒钟
8. 安装方式:

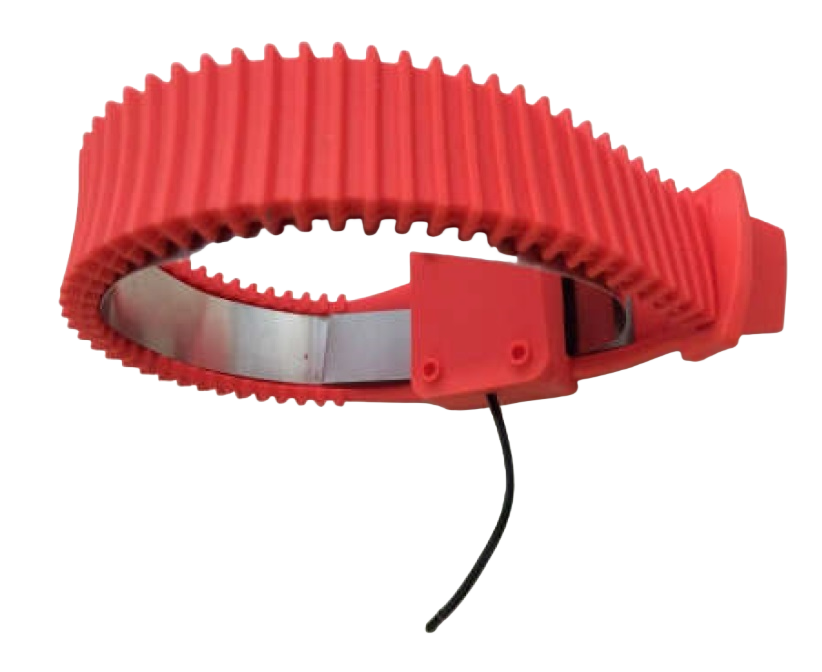

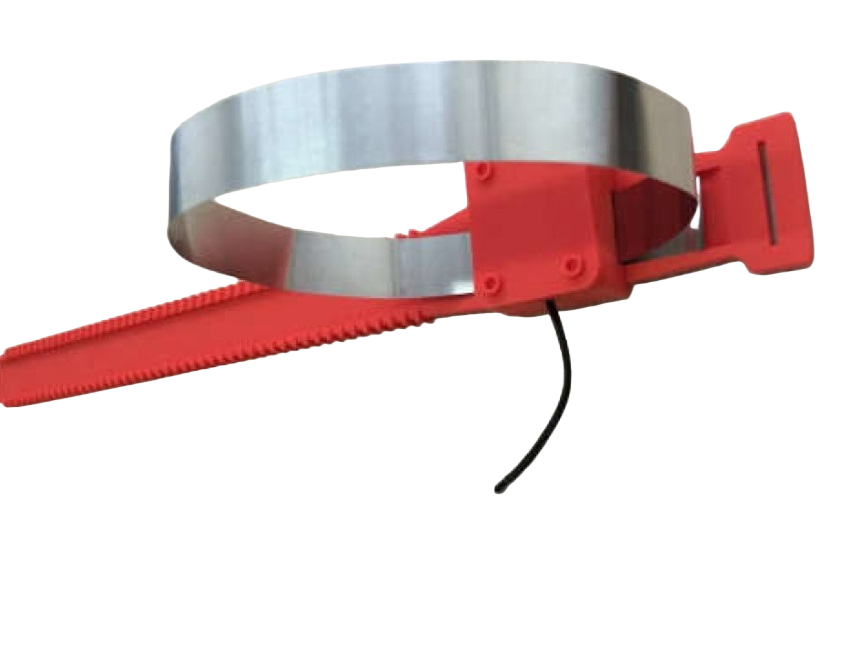

◇SW-600CT 矽钢片安装 外接扎带
9. 外形尺寸:
◇SW-600CTB 型无源式无线测温发射模块: 传感器外壳 44×36mm 矽钢片(宽度<20mm)
|
|
