SW-600CTR无线测温发射模块

一、概述

SW-600CTR 无线测温系统采用无源 CT 取电设计,把该装置的测温组件安装在高压开关载流导

体易发生温升的连接点附近，就可以通过无线数据传输方式，解决安装在高电位端的温度传

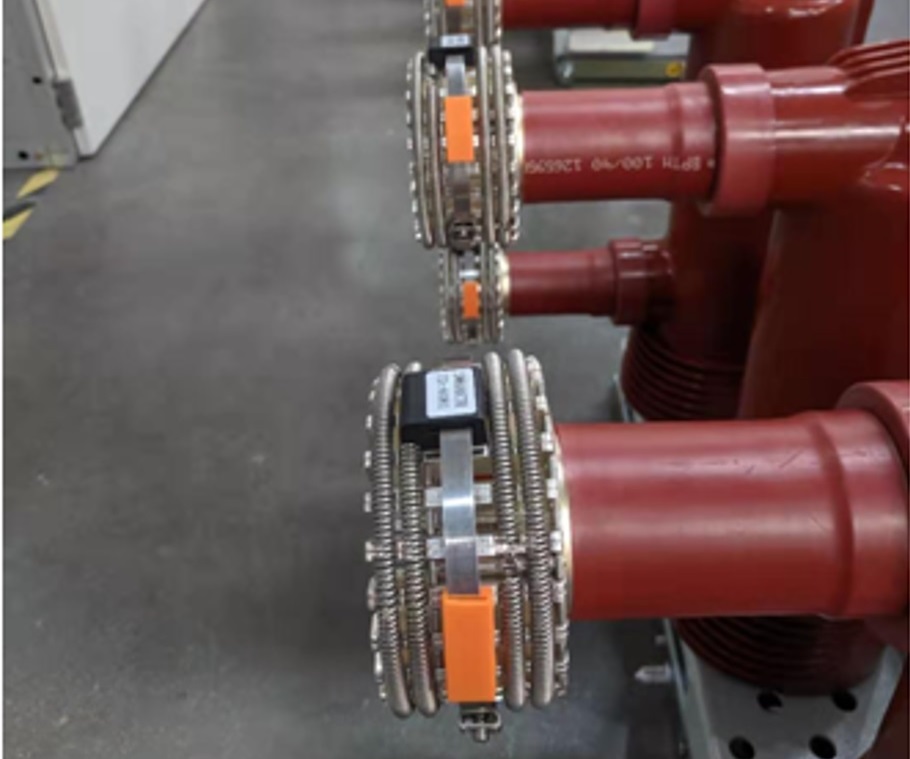

感器信号向低电位端仪表的隔离传输。对于移开式的开关设备，只需把传感器模块安装在手

车侧，安装、改造和维护都十分方便。该装置的显示仪表另配有柜体内部温度传感器，可以

显示发热点的相对温升。本装置的应用为解决《国家电网公司十八项电网重大事故措施》中

的第 11.7 项“预防开关设备载流回路过热”提供了一个有效的监测手段。

二、产品主要特性：

1. 测温范围：-30~120℃（本体工作环境温度：-30~95℃）

精度: ±0.5℃(-10~85℃); ±1.0℃(-10~100℃); ±2.0℃(-30~120℃)

2. 测温传感器：数字高精度温度传感器芯片。

3. 适应开关设备的种类：现有市场提供的开关设备的型号、规格等一般都能适用，按用设

备结构，配置不同的安装方式。

4. 启动工作最小电流：电流>8A

5. 无线通信频率：2.4GHz 发射功率： <10mW

6. 温度传感器模块的供电方式：CT 取电（电流互感器取电）

7. 数据发送间隔>5 秒钟

8. 安装方式:

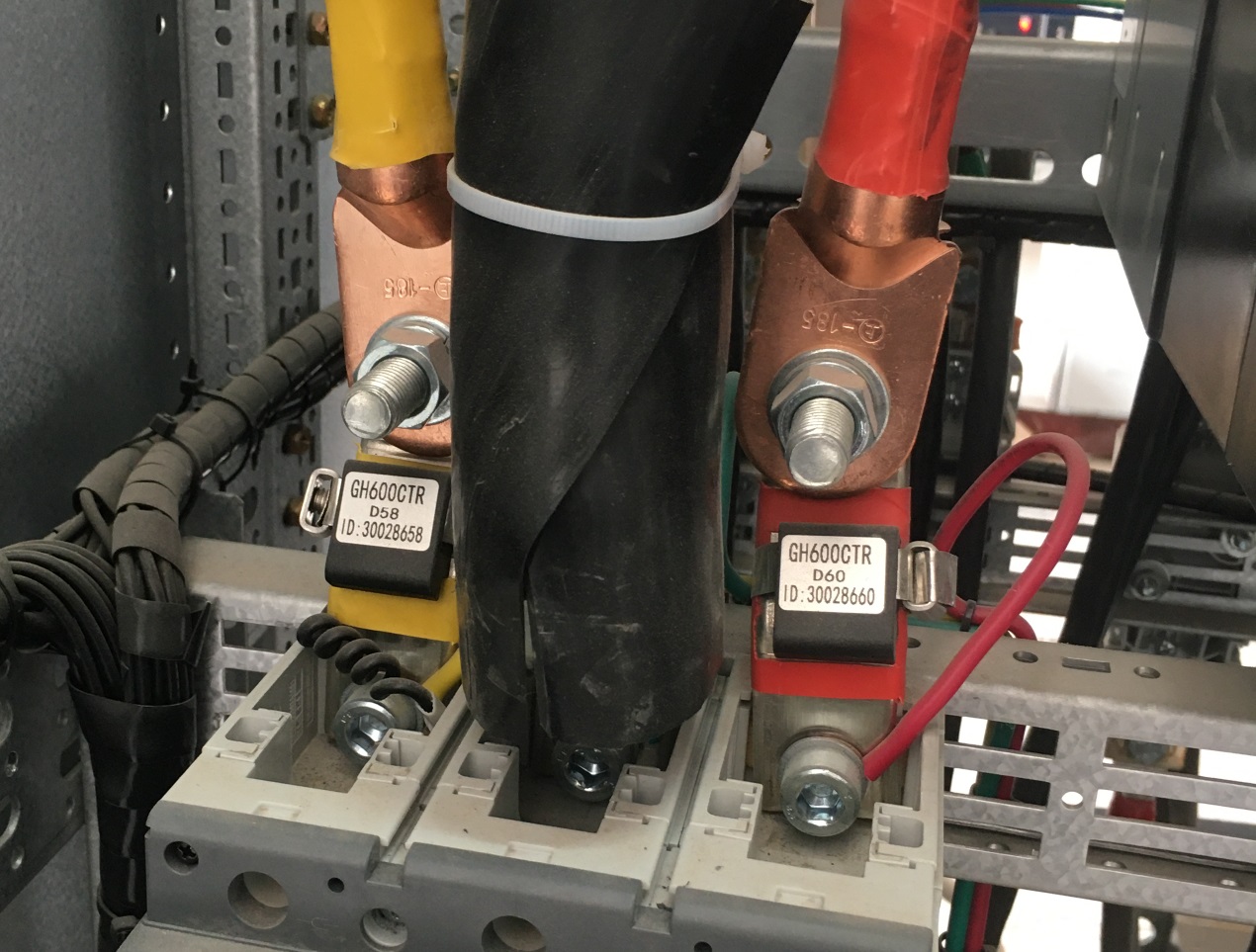

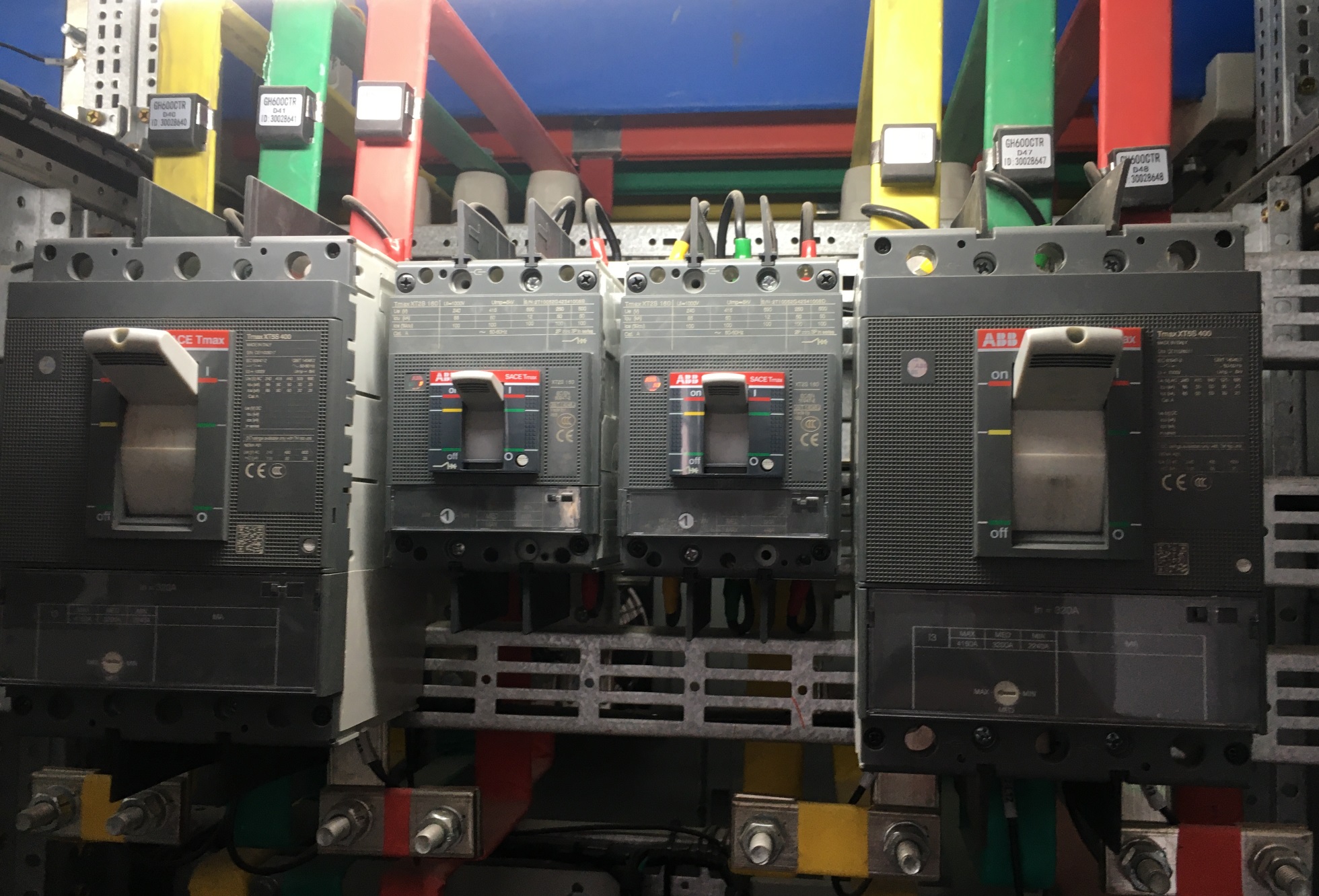

◇SW-600CTR 扣扎式安装

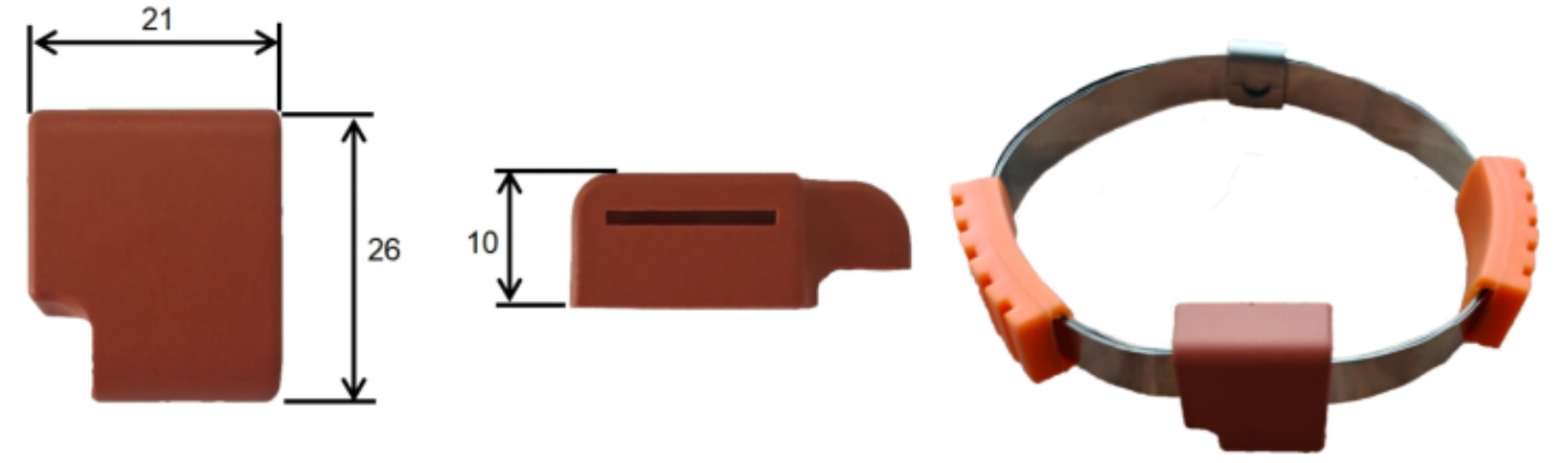

9. 外形尺寸:

◇SW-600CTR 型无源式无线测温发射模块: 传感器外壳 26×23×12mm 矽钢片(宽度<10mm)

三、引用标准

GB/T 6113-2008 《无线电干扰和抗干扰度测量设备规范》

GB/T 17626.5-2008 《电磁兼容试验和测量技术静电放电抗扰度试验》(idt IEC61000-4-2:2008)

GB/T 17626.11-2008 《电磁兼容试验和测量技术射频电磁场辐射抗扰度试验》(idt IEC61000-

4-3:2008)

GB/T 17626.4-20088 《电磁兼容试验和测量技术电快速瞬变脉冲群振荡波抗扰度试验》(idt

IEC61000-4-4:1995)

GB/T 17626.8-2008 《电磁兼容试验和测量技术工频磁场抗扰度试验》(idt IEC61000-4-8:2008)

GB/T 17626.11-2006 《电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试

验》(idt IEC61000-4-11:1994)

绝缘强度 : IEC 60255-5 2KVrms-1min
